38999 Optiskās šķiedras savienotājs



38999 optiskās šķiedras savienotājam ir trīs-galviņu vītņu ātrais savienojums, piecu-taustiņu pozicionēšana ar aklo savienošanu, pret-nepareiza savienojuma funkcija un anti-vibrācijas funkcija. Savienotājs ir izgatavots no 316L vai alumīnija sakausējuma materiāla. Savienotājam ir zemi zudumi un augsta uzticamība. Izjaukšana ir ērta uzstādīšanai-uz vietas. Produktam ir ūdensnecaurlaidīga, putekļu necaurlaidīga un izturīga pret koroziju īpašības. Pašreizējās specifikācijas ir: 2 serdeņi, 4 serdeņi, 6 serdeņi, 8 serdeņi utt. Tajā pašā laikā to var arī pielāgot atbilstoši klientu vajadzībām.





● Interfeisa izmērs un veiktspēja atbilst GJB599A (MIL-DTL-38999) Ⅲ, ARINC801 standartam.
● Piemērots aviācijas, elektroniskām, kuģu un citām sistēmām, daudzu{0}}kanālu optiskai saziņai
● Ārējo apvalku var izgatavot no dažādiem materiāliem un pārklājumiem, lai tas atbilstu dažādām vides prasībām
● Piecu-pogu pozicionēšana ar aklo pārošanās un pret-nepareizas pārošanās funkcijām
● Trīs-galvu vītņu ātrais savienojums ar pret-atslābšanas mehānismu
● Lai izveidotu precīzu kontaktu sadursavienojumu, tiek izmantotas keramikas tapas un bukses
● Ir pieejamas dažādas astes variācijas
● Lai atbrīvotos no optisko kabeļu važām, ir pieejama adaptera ligzda (gaisa necaurlaidīga{0}}neobligāta).









● Ievietošanas zudums: mazāks vai vienāds ar 0,6 dB
● Darba temperatūra: –55 grādi -–85 grādi
● Vibrācija: 10Hz-2000Hz, jaudas spektrālais blīvums 0,4G2/Hz, paātrinājuma vidējā kvadrātiskā vērtība 23,1
● Trieciens: 2940 m/s2, ilgums 3 ms, ātruma maiņas ātrums 2,96 m/s
● Mehāniskais kalpošanas laiks: 500 reizes
● Stiepes pretestība: lielāka vai vienāda ar 720N (pielāgots optiskajiem kabeļiem virs 5,0 mm); Lielāks vai vienāds ar 68 N (2 mm kontaktdakšas džemperis)
● Hermētiskums (attiecas uz hermētisku adaptera ligzdu): gāzes noplūde Mazāka vai vienāda ar 1*10-9 Pa.m3/S, spiediena starpība starp iekšpusi un ārpusi ir 1 atmosfēra.
● Sāls izsmidzināšanas veiktspēja: lielāka vai vienāda ar 500 h (nerūsējošais tērauds), lielāka vai vienāda ar 200 h (ar kadmiju{2}}pārklātu alumīnija sakausējumu), lielāka vai vienāda ar 48 h (niķelēts{4}}alumīnija sakausējums)





● Aviācija
● Elektroniskā
● Ieroči
● Sūtīt
● Elektrība
● Optiskās šķiedras sakaru sistēma, kas nepieciešama skarbā āra vidē





Spraudņa modeļa nosaukšana

Nevienam no iepriekš minētajiem savienotājiem nav kontaktu





apzīmē kontakta pozīcijuapzīmē vadošās tapas atveres pozīciju







Apvalks NR.	Shell kods	A maks	Pavediens	L maks	L1 maks
11	B	25.00	M15x1-6g	32	42
13	C	29.40	M18x1-6g	32	42
15	D	32.40	M22x1-6g	32	42
17	E	35.60	M25x1-6g	32	42
19	F	38.50	M28x1-6g	32	42
21	G	41.70	M31x1-6g	32	42
23	H	44.90	M34x1-6g	32	42
25	J	48.00	M37x1-6g	32	42



Kontaktligzda



Apvalks NR.	Shell kods	A maks	B maks	C maks	D pavediens	E	F	G	H	J	K mini	M mini
11	B	20.90	36.50	2.50	M15x1-6g	26.20	20.62	18.26	3.25	4.93	15.88	20.22
13	C	20.90	36.50	2.50	M18x1-6g	28.60	23.01	20.62	3.25	4.93	19.05	23.42
15	D	20.90	36.50	2.50	M22x1-6g	31.00	24.61	23.01	3.25	4.93	23.01	26.59
17	E	20.90	36.50	2.50	M25x1-6g	33.30	26.97	24.61	3.25	4.93	25.81	30.96
19	F	20.90	36.50	2.50	M28x1-6g	36.50	29.36	26.97	3.25	4.93	28.98	32.94
21	G	20.10	36.50	3.20	M31x1-6g	39.70	31.75	29.36	3.25	4.93	32.16	36.12
23	H	20.10	36.50	3.20	M34x1-6g	42.90	34.93	31.75	3.91	6.15	34.93	39.29
25	J	20.10	36.50	3.20	M37x1-6g	46.00	38.10	34.93	3.91	6.15	37.69	42.47





Optiskā kabeļa montāžas kontūras rasējums



J599 sērijas kontaktdakšas





[J599 optiskās šķiedras spraudnis/kontaktligzda ar piederumiem ieteicamais optiskās šķiedras kabelis]

Ārējais diametrs (mm)	Pamata daudzums.	Stiepes izturība	Spiedes spēks	Optiskā kabeļa pārraides režīms
3.00	1	Ilgtermiņa 400N	Ilgtermiņa 2000N	S-attiecas uz vienoto režīmu OM1-MM 62,5/125 OM2-MM 50/125 OM3-MM Gigabit 50/125 OM4-MM Gigabit 50/125
		Īstermiņa 800N	Īstermiņa 3000N
3.00	2	Ilgtermiņa 600N	Ilgtermiņa 2000N
		Īstermiņa 1200N	Īstermiņa 3000N
4.00	2	Ilgtermiņa 800N	Ilgtermiņa 2000N
		Īstermiņa 1500N	Īstermiņa 3000N
4.50	4	Ilgtermiņa 800N	Ilgtermiņa 2000N
		Īstermiņa 1500N	Īstermiņa 3000N
5.00	6	Ilgtermiņa 800N	Ilgtermiņa 2000N
		Īstermiņa 1500N	Īstermiņa 3000N
6.00	8	Ilgtermiņa 800N	Ilgtermiņa 2000N
		Īstermiņa 1500N	Īstermiņa 3000N
6.00	12	Ilgtermiņa 800N	Ilgtermiņa 2000N
		Īstermiņa 1500N	Īstermiņa 3000N
7.00	24	Ilgtermiņa 800N	Ilgtermiņa 2000N
		Īstermiņa 1500N	Īstermiņa 3000N



Faktisko serdeņu skaitu, optiskā kabeļa ārējo diametru un stiepes izturību var pielāgot atbilstoši klientu vajadzībām.

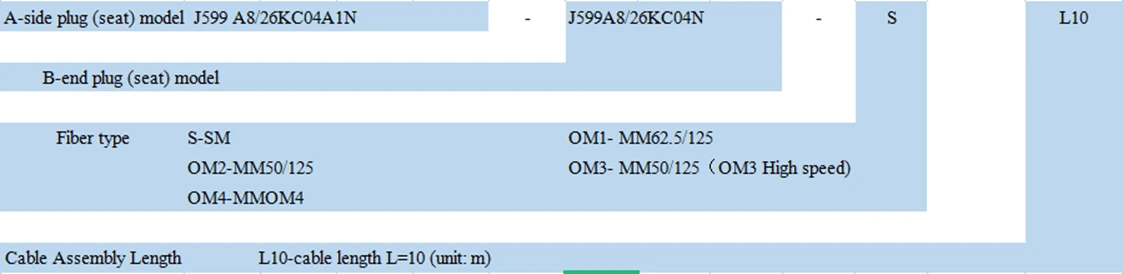

Pasūtīšanas informācija





[Pasūtījuma modeļa numura piemērs]



(1) J599A8/26KC02N-2LC-S-L10/0,5

Norāda: gals ir J599A8/26KC02N-spraudnis, B gals ir 2 LC galviņas, optiskais kabelis ir āra viena -režīma optiskais kabelis, optiskā kabeļa garums ir 10 m un atzara garums ir 0,5 m.

(2) J599A8/26KC04N-4FC-OM2-L1/0.3

Norāda: gals ir J599A8/26KC04N-spraudnis, B gals ir 4 FC galviņas, optiskais kabelis ir āra daudzmodu 62.5/125 optiskais kabelis, optiskā kabeļa garums ir 1 m un atzara garums ir 0,3 m.



Kontaktligzdas montāžas kontūras zīmējums



Pasūtīšanas informācija



[Pasūtījuma modeļa numura piemērs]



(1) J599A8/20KC02A1N-2FC-S-L0.5

Norāda: gals ir J599A8/20KC02A1N-ligzda, B gals ir 2 FC galviņas, optiskais kabelis ir āra viena -režīma optiskais kabelis, un optiskā kabeļa garums ir 0,5 m.

(2) J599A8/20KC04A1N-4FC-OM2-L1

Norāda: gals ir J599A8/20KC04A1N-ligzda, B gals ir 4 FC galviņas, optiskais kabelis ir āra daudzmodu 62.5/125 optiskais kabelis, un optiskā kabeļa garums ir 1 m.
