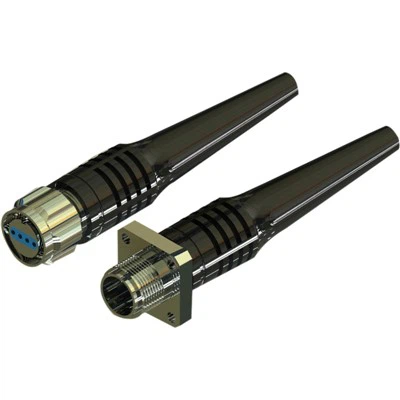

ODC sērijas optiskās šķiedras savienotājs
ODC āra optisko šķiedru savienotājiem ir izturīga struktūra, uzticams savienojums,
Pievienot izmeklēšanai
Kas ir āra ūdensnecaurlaidīgs savienotājs komunikācijai?
Āra ūdensnecaurlaidīgie šķiedru savienotāji ir specializēti optiskie savienotāji, kas paredzēti, lai nodrošinātu uzticamu optisko saziņu skarbos vides apstākļos, piemēram, lietū, putekļos, ekstremālās temperatūrās un UV staru ietekmē. Šiem savienotājiem parasti ir IP67/IP68 novērtējums, tie ir izturīgi pret koroziju un vibrāciju, un tos izmanto telekomunikāciju, FTTA (šķiedru uz antenu), FTTH, 5G un militāro sakaru sistēmās.
Āra ūdensizturīgo šķiedru savienotāju veidi
| Savienotāja veids | Apraksts |
|---|---|
| ODVA LC/SC/ST/FC | Rūdīti āra savienotāji ar standarta uzgaļiem noslēgtos korpusos. Izplatīts FTTA, 5G bāzes stacijās. |
| ODC (optiskās sadales savienotājs) | Apļveida, metāla vai plastmasas savienotāji telekomunikācijām, apraidei un militārām vajadzībām. |
| Mini SC / Mini LC āra | Mazākas ūdensnecaurlaidīgas versijas kompaktām iekārtām (piemēram, mazām šūnām). |
| H savienotājs / FullAXS | Izmanto Huawei/Nokia/ERICSSON sistēmās; FTTA uzstādīšana bez instrumentiem. |
| MPX / MXC | Augsta blīvuma ūdensnecaurlaidīgi savienotāji āra datu pārraidei vai malu skaitļošanai. |
Tehniskie raksturlielumi
| Funkcija | Specifikācija / Apraksts |
|---|---|
| Iekļūšanas aizsardzība | IP67 vai IP68 (putekļu necaurlaidīga, ūdensnecaurlaidīga iegremdēšana) |
| Šķiedru veidi | SM (G.652D, G.657A1/A2), MM |
| Savienotāja interfeiss | LC, SC, ST, FC, MPO, pielāgots hibrīds |
| Darba temperatūra | Tipiski -40 grādi līdz +85 grādi |
| Jakas materiāls | UV izturīgs PE, LSZH, TPU |
| Pārošanās izturība | Lielāks vai vienāds ar 500 cikliem |
| Uzstādīšana | Uzstādīšana uz vietas vai rūpnīcā iepriekš noteikta |
| Bloķēšanas mehānisms | Bajonets, push-pull, vītņu fiksators |
| Standarti | GR-3120, IEC 61754-20, Telcordia, IP reitinga specifikācijas |
Konstrukcijas iezīmes
Blīvju blīves: Novērsiet mitruma iekļūšanu ap savienotāju.
Zābaki un slodzes atvieglojumi: iztur vilkšanu, vibrāciju un lieces.
UV un liesmas izturība: ilgstošai iedarbībai ārpus telpām.
Korozijizturīgs korpuss: metāla sakausējums vai izturīgs polimērs.
Lietojumprogrammas
| Pielietojuma apgabals | Izmantojiet gadījumu piemērus |
|---|---|
| FTTA (šķiedras uz antenu) | Bāzes staciju savienošana ar RRU vai BBU 4G/5G |
| FTTH āra pilieni | Tieši ierakti vai gaisa ūdensnecaurlaidīgi savienojumi |
| 5G mazās šūnas | Kompakti savienotāji stabu montējamām šūnām |
| Militārās / ārkārtas palīdzības komunikācijas | Taktiskās šķiedras tīkli skarbos apstākļos |
| Novērošanas sistēmas | Āra videonovērošanas un IP kameru šķiedras saites |
| Apraide un notikumi | Pagaidu ūdensnecaurlaidīgas optiskās saites |
Salīdzinot ar standarta iekštelpu savienotājiem
| Funkcija | Āra ūdensnecaurlaidīgs savienotājs | Iekštelpu LC/SC/FC savienotājs |
|---|---|---|
| Iekļūšanas aizsardzība | IP67/IP68 | Nav (IP20 vai zemāks) |
| UV un mitruma izturība | Jā | Nē |
| Uzstādīšanas vieta | Āra, skarba vide | Iekštelpu, kontrolēta vide |
| Kabeļa apvalka tips | PE/TPU, bruņota | OFNR, LSZH |
| Savienotāja izmērs | Lielāks (noslēgts korpuss) | Kompakts |
| Nepieciešami instrumenti | Daži no tiem ir bez instrumentiem | Standarta savienotāju instrumenti |
Tipiski savienotāju komplekti un risinājumi
| Produkts / komplekts | Apraksts |
|---|---|
| ODVA LC Patchcords | Iepriekš noslēgti IP67 LC savienotāji ar UV apvalku |
| ODC 2 kodolu komplekti | Apļveida āra dupleksie savienotāji ar vilkšanas izturīgiem zābakiem |
| H-Connector Drop Cable | To izmanto Huawei/Ericsson FTTA vietnēm |
| Ūdensnecaurlaidīgi korpusi | Savienojiet pārī ar āra savienotājiem vairāku portu izvietošanai |
| Uzstādīšanas komplekti uz vietas | Ļaujiet tehniķiem izbeigt šķiedru ārpus telpām bez savienošanas |
Mēs esam labi pazīstami kā viens no vadošajiem āra ūdensnecaurlaidīgajiem savienotājiem sakaru ražotājiem Ķīnā. Ja plānojat iegādāties āra ūdensnecaurlaidīgu savienotāju saziņai ar atlaidi, laipni lūdzam saņemt cenrādi un bezmaksas paraugu no mūsu rūpnīcas. Ir pieejams arī pielāgots pakalpojums.
