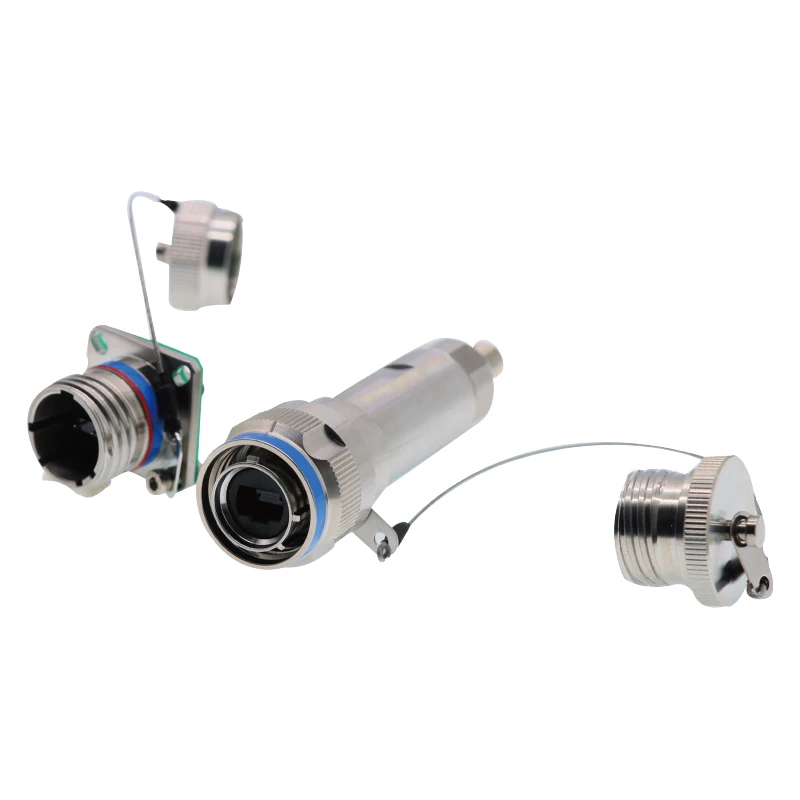

J599-MPO optiskās šķiedras savienotājs





J599MPO optiskās šķiedras savienotājs ir balstīts uz J599 apļveida optiskās šķiedras savienotāju, un tam ir standarta MPO optiskās šķiedras savienotāja saskarne. Tam ir trīskāršs-startēšanas vītņots sakabes mehānisms un piecu-taustiņu polarizācija aklu savienošanai, nepareizas pieslēgšanas novēršanai un vibrācijas izturībai. Savienotāja korpuss ir izgatavots no nerūsējošā tērauda 316L materiāla, kas nodrošina augstu kontaktu blīvumu un elektromagnētiskās ekranēšanas spēju. Optiskās šķiedras komplekts ir noņemams, atvieglojot uzstādīšanu uz vietas. Savienotājam ir zems ievietošanas zudums un augsta uzticamība, un tam piemīt tādas īpašības kā hidroizolācija, putekļu izturība un izturība pret koroziju.





● Atbilst GJB599A (MIL-DTL-38999) Series III interfeisa standartam

● Izmanto piecu{0}}taustiņu polarizāciju aklo pārošanai, nepareizas{1}}pārošanās novēršanai un vibrācijas pretestībai
● Ir trīskāršs{0}}svina vītnes savienojums ar vītnes-bloķēšanas mehānismu
● Precīzai optiskai izlīdzināšanai izmanto keramikas uzgaļus un keramikas uzmavas







● Viedās apakšstacijas un attālās sakaru bāzes stacijas
● Militārie optiskie sakaru tīkli
● Sakaru transportlīdzekļu pārraides, lielas{0}}tālas telpiskās pārraides un signālu korpusa pārnēsājamas pārraides iekārtas
● Telekonferences signāla pārraide tiešraides{0}}kaujas vingrinājumiem
● Ogļu raktuves, naftas atradnes, dabasgāzes iekārtas un līdzīgas vides
● Ģeoloģiskās izpētes komunikācijas
● Apraides televīzijas relejs



Savienotāja parametri

Kategorijas	Indikatora prasības
Ievietošanas zudums	Viena režīma SM Mazāks vai vienāds ar 0,75 dB/daudzmodu MM Mazāks vai vienāds ar 0,6 dB
Atdeves zaudējums	Viena režīma SM Lielāks vai vienāds ar 50 dB
Darba temperatūra	-40 grādi ~ 85 grādi
Mehāniskās īpašības	Spraudnis Mazāks vai vienāds ar 500N
	Kontaktligzda Mazāka vai vienāda ar 30N
Aizsardzības līmenis	IP68



Optiskā kabeļa parametri



Kategorijas	Indikatora prasības
Kabeļa diametrs	7 mm
Atdeves zaudējums	Viena režīma SM Lielāks vai vienāds ar 50 dB
Jakas materiāls	LZSH/TPU
Spēka biedrs	KEVLĀRS
Šķiedras veids	9/125, 50/125, 62.5/125
Šķiedru pārklājums	900UM stingrs buferis
Stiepes slodze	Īstermiņa-termiņš: 600 N Ilgtermiņa-termiņš: 200 N
Darba temperatūra	-40 grādi ~ 85 grādi











Spraudņa / kontaktligzdas nosaukšana





Mājoklis Nr.	Mājokļu kods	Saziņas kārtība un saziņas kods
13	C	Kontakta kods:	12	Kontakta kods:	24
		Specifikācija:	MPO 12	Specifikācija:	MPO 24
15	D	Kontakta kods:	12	Kontakta kods:	24
		Specifikācija:	MPO 12	Specifikācija:	MPO 24





Spraudnis



Mājoklis Nr.	Mājokļu kods	A Maksimums	B Pavediens	L Maksimums
13	C	29.40	M18*1-6g	32
15	D	32.40	M22*1-6g	32



Kontaktligzda

Mājoklis Nr.	Mājokļu kods	A Maksimums	B Pavediens	C Maksimums	D Maksimums	E	F	G	H	J	K Minimums	M Minimums
13	C	20.90	31.50	2.50	M18*1-6g	28.60	23.01	20.62	3.25	4.93	19.05	23.42
15	D	20.90	31.50	2.50	M22*1-6g	31	24.61	23.01	3.25	4.93	23.01	26.59
