DMM sērijas sausā spraudņa metāla apvalka fotoelektriskais ūdensnecaurlaidīgais savienotājs



• Dry{0}}mate ūdensnecaurlaidīgs savienotājs, kas paredzēts drošai savienošanai un atvienošanai bez mitruma iekļūšanas

• Integrēta konstrukcija ar iegultiem kontaktiem un izolatoriem, lai uzlabotu uzticamību

• Izolatori un O -gredzeni ir iepriekš samontēti kopā ar apvalku, lai nodrošinātu ērtu apkopi un nomaiņu

• Kontaktligzdu iespējas ietver gan vītņotu, gan atloku stiprinājumu veidus

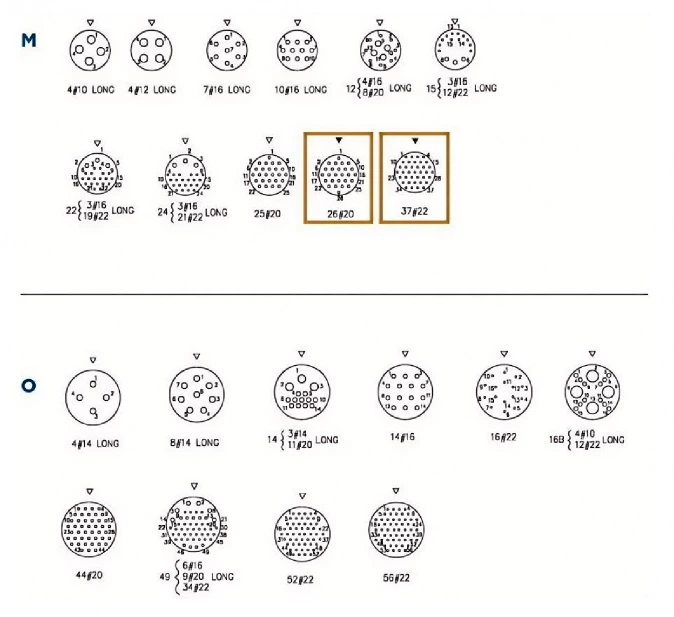

• Pieejams 13 apvalka izmēros ar vairākām kontaktu konfigurācijām, kas atbalsta līdz 203 kontaktiem

• Spēj pārraidītelektriskie signāli, optiskie signāli, unhibrīda elektro{0}}optiskie signāli

• Atslēgas izlīdzināšanas struktūra novērš novirzi un nepareizu pārošanos

• Iztur augstu spiedienu līdz140 MPa

• Pēc pieprasījuma ir pieejami dažādi apvalka materiāli un kabeļu noslēgšanas metodes





• Jūras urbšanas platformas
• Jūras zemūdens sistēmas
• Nabas komunikācija un spēka saites









Mājoklis NR.	Montāžas vītne	B ф (mm)	C Uzgriežņu atslēgas izmērs	Cauruma diametrs ф	Uzstādīšanas griezes moments NM
D	3/8-24 UNF-2A	19.1	15.8	9.5	3.4-4
E	1/2-20 UNF-2A	22.1	19.1	12.7	5.7-6.2
G	5/8-24 UNEF-2A	25.4	22.1	15.9	7.4-9.6
K	3/4-20 UNEF-2A	28.5	25.4	19.1	8.5-11.3
L	7/8-20 UNEF-2A	31.8	28.6	22.2	10.2-12.4
M	1-20 UNEF-2A	34.8	31.8	25.4	13.6-17
O	11/8-16 UN-2A	41.2	38.1	28.6	14.7-18.1
P	11/4-16 UN-2A	44.5	41.2	31.8	15.8-19.2
Q	13/8-16 UN-2A	47.5	44.5	34.9	17-20.3
R	2.11.-16. UN-2A	50.8	47.5	38.1	19.2-24.9
T	2-16 UN-2A	63.5	60.2	50.8	23.7-28.3
U	2 1/4-16 UN -2A	69.9	66.8	57.2	24.9-29.4
X	2 3/4-16 UN-2A	88.9	80.3	69.9	27.1-31.6

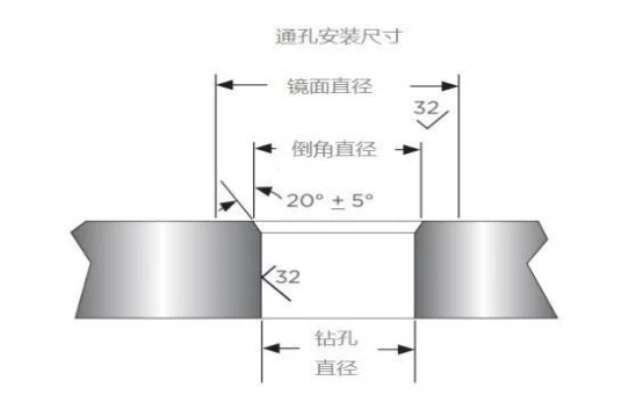

Mājoklis NR.	A ф(mm)	B Kvadrātveida izmērs	C Montāžas cauruma izmērs	D ф(mm)	Urbšanas dia.	Fasādes diametrs.	Spoguļa diametrs.
D	19.1	22.1	8.5	9.5	9.5	10.8	30
E	22.1	25.4	9.8	12.7	12.7	14	34.8
G	25.4	28.5	11.5	17.4	17.5	18.5	39.6
K	28.5	31.8	13	19	19.1	20.3	44.5
L	31.8	34.8	14.3	22.2	22.2	23.3	47.5
M	34.8	38.1	15.1	25.4	25.4	26.4	53.9
O	41.2	44.5	18.4	28.5	28.6	29.9	62
P	44.5	47.5	19.7	31.7	31.8	32.8	66.6
Q	47.5	50.8	21.1	34.9	34.9	36.2	73.4
R	50.8	53.9	22.5	38.1	38.1	39.1	76.2
T	63.5	66.6	26.5	50.8	50.8	52.1	95.3
U	69.9	72.9	28.3	57.1	63.5	58.2	101.6
X	88.9	92	37.3	69.8	69.9	71.1	128.5

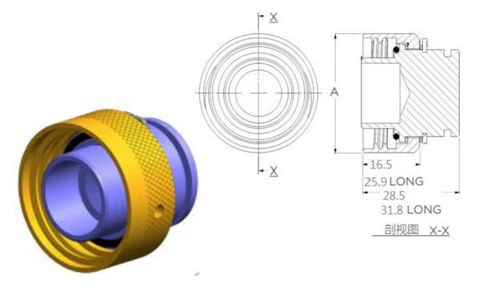

Mājoklis NR.	D	E	G	K	L	M	O	O	Q	R	T	U	X
A ф (mm)	19.1	22.1	25.4	28.5	31.8	34.8	41.2	44.5	47.5	50.8	63.5	69.9	88.9



Mājoklis NR.	A(mm)	B(mm)	C(mm)
G	25.4	12.7	15.8
K	28.5	12.7	15.8
L	31.8	14.2	19.1
M	34.8	14.2	19.1
O	41.2	23.9	28.5
P	44.5	23.9	28.5
Q	47.5	26.9	31.8
R	50.8	26.9	31.8





Mājoklis Nr.	A(mm)	B(mm)	C(mm)	D(mm)	Uzgriežņa griezes moments (NM)	Rec. caurules iekšējais diametrs.
G	25.4	12.7	15.8	55.9	4.5-5.7	12.7
K	28.5	12.7	15.8	55.9	4.5-6.8	12.7
L	31.8	14.2	19.1	60.2	5.7-7.9	16
M	34.8	14.2	19.1	60.2	7.4-10.7	16
O	41.2	23.9	28.5	76.2	8.5-11.9	25.4
P	44.5	23.9	28.5	76.2	9-12.4	25.4
Q	47.5	26.9	31.8	81.3	9.6-13	28.7
R	50.8	26.9	31.8	81.3	10.2-13.6	28.7







• Ievietošanas zudums: mazāks vai vienāds ar 1,0 dB
• Nominālais spriegums: 600VDC
• Nominālā strāva:<23A (depending on contact size and cable specifications)
• Insulation resistance: >1000MΩ (200MΩ pēc izturības pret spriegumu, augstu temperatūru un mitru karstumu)
• Kontakta pretestība:<10mΩ
• Dielektriskais spriegums: 1000VAC









• Uzticamība - Koncentrēts dizains

Mūsu DMM sērijas ūdensnecaurlaidīgie savienotāji ir izstrādāti skarbām vidēm. Ar tādām funkcijām kā sausa - mate ūdensnecaurlaidīga struktūra, atslēgu izlīdzināšana, lai novērstu nepareizu - pārošanos, un iepriekš - samontēti komponenti ērtai apkopei, tie nodrošina ilgstošu - stabilu darbību jūrā, jūrā un kritiskos nabas aplikācijās.
• Daudzpusība un pielāgošana

Pieejams 13 apvalka izmēros, vairāku kontaktu konfigurācijās (atbalsta līdz 203 kontaktiem), kā arī ar korpusa materiālu (316L nerūsējošais tērauds, titāna sakausējums) un kabeļu noslēgšanas metodēm. Mēs piedāvājam arī pielāgotus atslēgas leņķus (90 grādi, 120 grādi utt.), lai tie atbilstu unikālām sistēmas prasībām.
• Pierādīta veiktspēja

Spēj izturēt augstu spiedienu (līdz 140 MPa ar piemērotiem materiāliem), vibrāciju (10 Hz - 500 Hz) un triecienu (11 ms pus- sinusoidāls vilnis). Pārbaudīts un uzticams piekrastes urbšanas platformās, jūras zemūdens sistēmās, pierādot to izturību ekstremālos apstākļos.
• Visaptveroša pieredze

Pamatotas ar - padziļinātām zināšanām par savienotāju nosaukšanas noteikumiem, materiālu īpašībām un tehniskajiem parametriem. Mūsu komanda nodrošina gala atbalstu - līdz - galam-no pareizā savienotāja varianta izvēles līdz pēcpārdošanas - apkalpošanai-, kas nodrošina netraucētu integrāciju jūsu sistēmās.



Q1: Vai DMM sērijas savienotāji var apstrādāt gan elektriskos, gan optiskos signālus?
A1: Jā! Tie ir paredzēti, lai pārraidītu elektriskos signālus, optiskos signālus un hibrīda elektro - optiskos signālus, tāpēc tie ir ideāli piemēroti integrētām sistēmām, kurām nepieciešama vairāku - signālu pārraide.
Q2: Kā izvēlēties pareizo apvalka izmēru un kontaktu konfigurāciju?
A2: Apsveriet savas lietojumprogrammas vietas ierobežojumus, signāla veida/daudzuma vajadzības. Mūsu komanda var palīdzēt-padalīties ar informāciju, piemēram, sprieguma/strāvas prasībām, signālu skaitu un instalēšanas vidi. Mēs jums palīdzēsim izmantot 13 čaulas izmērus un kontaktpersonu konfigurācijas (līdz 203 kontaktpersonām).
Q3: Kāda ir spiediena pretestības atšķirība starp “Bez PBOF” un “PBOF”?
A3: "PBOF" attiecas uz eļļas - uzpildes spiediena līdzsvaru. Tas ietekmē spiediena pretestību-pārbaudiet tabulu "Nominālā spiediena pretestība". Piemēram, apvalkam "G" ir 110 MPa (bez PBOF) pret 20 MPa (PBOF). Izvēlieties, pamatojoties uz jūsu sistēmas spiedienu un vides apstākļiem.
Q4: Vai ir grūti pasūtīt pielāgotus atslēgu leņķus?
A4: Nemaz! Mēs piedāvājam pielāgotu atslēgšanu 90 grādu, 120 grādu, 150 grādu vai 170 grādu leņķī, pamatojoties uz lietojumprogrammas vajadzībām. Veicot pasūtījumu, vienkārši norādiet vajadzīgo leņķi, un mēs attiecīgi izgatavosim.

Ja jūs interesē mūsuDMM sērijas sausā spraudņa metāla apvalka fotoelektriskais ūdensnecaurlaidīgais savienotājsun vēlaties izpētīt, kā viņi var uzlabot jūsu sistēmas uzticamību ekstremālos apstākļos, sazinieties ar mums jau šodien. Apspriedīsim jūsu projekta prasības un atradīsim perfektu savienotāja risinājumu!
